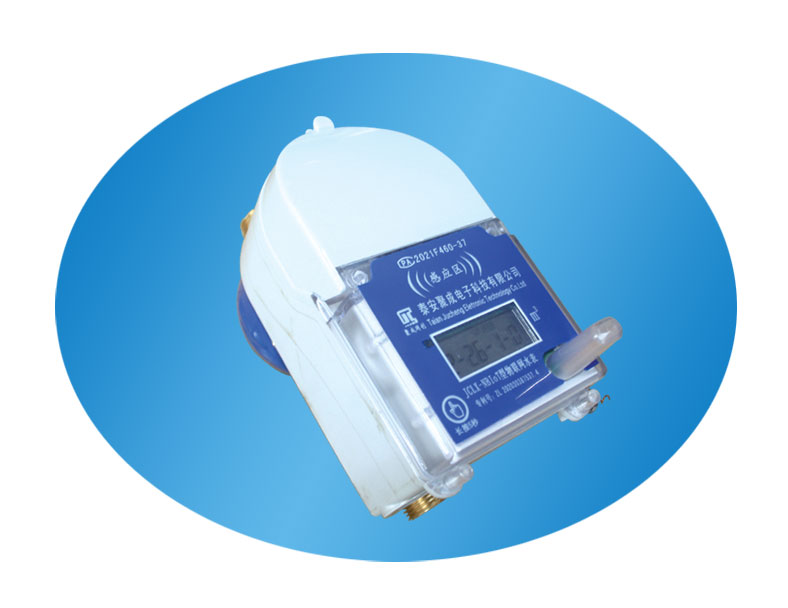

【JCLX-NBIOT型物聯網水表綜述】
JCLX-NBIoT系列物聯網水表是我公司最新研發的高科技機電一體化智能水表,以先進的微電腦控制技術為核心、NB-IoT通訊為信息傳遞媒介而構成的高智能化儀表。它集自動計量、狀態報警及防止不正當使用等功能于一體;具有計量準確、性能可靠、結構緊湊合理等特點。
該儀表以旋翼式水表為基表,加裝了新型的低功耗、輸出扭矩大的無壓損電機控制閥門、微電腦控制器。實現遠程抄表、狀態查詢、遠程售水、遠程關閥、數據定時上報功能,極大地方便了小區物業管理部門、自來水公司、水廠和水資源管部門的對水表的遠程監控。
JCLX-NBIoT系列物聯網水表符合GB/T778.1~778.5-2018《飲用冷水水表和熱水水表》、CJ/T535-2018《物聯網水表》;出廠檢驗規程執行JJG162-2019飲用冷水水表檢定規程。
【主要特點】 1、報警功能,剩余量不足時,提示用戶及時充值; 2、具有電池電量低、強磁干擾及其他故障信息提醒功能或關閥提醒; 3、表內數據讀回功能,用戶卡刷表后可帶回剩余量等相關信息; 4、顯示功能,用戶號、表號(地址)、信號質量、剩余量、累計用量,充值量、系統信息、報警量等信息都可以通過液晶屏顯示; 5、閥門自動維護功能,閥門每15天左右開關一次,及時清理閥門水垢,保證閥門可靠。 6、防囤積功能,只有當卡內新購水量與表內余量之和小于等于囤積量時,新購水量才能充入到表中; 7、防止閥門漏水功能:關閥后,若閥門損壞未關死閥門,仍可正常計量,剩余量可以以負數走字,用戶重新購水刷卡,剩余量自動扣除所用水量; 8、具有NB-IoT通訊功能,數據采用主動上報的方式,上傳數據,定時上傳時間默認22小時,可以修改上傳時間(10分鐘到60000分鐘); 9、NB-IoT主動觸發上傳數據,可以通過射頻卡主動上傳數據; 10、 NB-IoT指令下發,指令可以通過緩存方式在平臺端等待下發,等到表具上傳數時指令才會下發到表具; 11、射頻卡和NB-IoT可以同時售水,互不影響。 【核心功能】 1、遠程抄讀:周期性定時主動上報表計讀數。 2、遠程閥控:可遠程開閥和關閥。 3、預付費:支持預付費和預購量,欠費關閥。 4、機電分離結構設計:完全機電分離設計,無任何防水防潮隱患點,易于功能升級,在線維護。 5、階梯水價:水價可根據用戶類別及用量不同設置基準價和階梯價。 6、保底消費:可根據用戶需求選擇保底消費量設置。 7、上傳頻率可靈活設置:數據上傳周期可設置,滿足不同用戶管理需求。 8、防護等級IP68:符合IEC529國際性標準規定防護等級IP68。 【主要技術參數】 項 目 技 術 參 數 產品型號 JCLX-NBIoT 通訊方式 NB-IoT流量通訊 通訊頻段 B3、B5、B8 網絡協議 COAP 流量最大讀數(m3) 99999.9 工作壓力(Mpa) ≤1MPa 使用條件 冷水水表介質溫度:0℃~40℃;相對溫度<93%; 電池類型及電壓 一次性鋰電池:ER26500+SPC1520 3.6V。 電池工作時間 鋰電池:≥6+1年(數據上傳周期1天) 計量 雙磁阻(低功耗長供電)計數,依次產生兩個脈沖為一個計數周期,每個計數周期為0.01m³,采樣頻率1Hz 顯示 8位數字顯示+文字和符號的輔助提示,剩余、信號輪流顯示 平均靜態功耗 <10uA 資費 提供8年資費(電信平臺)
